コピペで！Cocoonで棒グラフを表示する方法「Chart.js」

はじめに

「Chart.js」では、棒グラフや円グラフ、折れ線グラフ、レイダーチャートなど多彩なグラフを好きな色に設定して表示する事が出来ます。
それらを組み合わせた混合チャートも可能です。

Chart.js（公式サイト）
Chart.js ドキュメント

この記事は棒グラフのCocoonでの使い方です。

チャートの設定方法

• type：描画するグラフの種類
• data：ラベルとデータセット
• options：オプション設定

グラフの種類は「type」で指定します。

それぞれの詳細な使い方記事は、以下の表内リンクから。

表示サンプル	type	設定方法
		一般	Cocoon
	radar	レーダーチャート
		詳細	詳細
	line	折れ線グラフ
		詳細	詳細
	bar	棒グラフ
		詳細	詳細
	pie	円グラフ
		詳細	詳細
	polarArea	ポーラーチャート
		詳細	詳細
	doughnut	ドーナツチャート
		詳細	詳細
	bar、line	複合グラフ
		詳細	詳細
	scatter	散布図
	bubble	バブルチャート

棒グラフ

棒グラフtype: ‘bar’　の実装方法です。

コピペで使って頂けるようにコードを紹介します。

手順

Chart.jsを読み込む

埋め込み場所について

ヘッダーかフッター

子テーマの「footer-insert.php」か「head-insert.php」に記述しますが、

フッターに入れた場合、ページサイズが大きい（スクロールが長い）場合など、グラフが表示されない事もあったので、ヘッダーの方が安心ですが、ページ表示速度を考慮すると　フッターの方が良いでしょうか。　ご自身の判断でどちらかに★

ヘッダーページ表示時に間違いなくグラフ表示される

フッターうまく表示されない事もある？　がページ表示が速い？

外観→テーマエディターから

tmp-userの中にあります。

「footer-insert.php」か「head-insert.php」いずれかに埋め込みコードを記載します。

<script src="https://cdnjs.cloudflare.com/ajax/libs/Chart.js/2.7.2/Chart.bundle.js"></script>

jsファイルを特定記事のみで読み込ませたい場合などは以下を参考にして下さい。

JavascriptやCSSを特定ページのみで読み込ませる

サイト全体で使うもの以外は、使うページのみで読み込ませる方が無駄がなく便利です。 当サイトでは、グラフを使った解説ページがいくつかある為、その記事のみで読み込ませるようにしています。 サンプルはグラフ表示のJavaScriptファイル「Ch...

ayaito.net

2024.02.10

function.phpでも可

固定ページではグラフ表示する事がない場合は、記事ページのみで読み込むようにする事も出来ます。

その場合は、function.phpに以下のように記述して下さい。

//レーダーチャート（Chart.js）
add_action('wp_enqueue_scripts', 'themeslug_enqueue_script');
function themeslug_enqueue_script(){
if (is_single()) {
    wp_register_script('chart-js', 'https://cdnjs.cloudflare.com/ajax/libs/Chart.js/2.7.1/Chart.min.js', null, null, false);
    wp_enqueue_script('chart-js');
  }
}

JavaScriptを記述

記述場所

表示したいページの記事編集画面にある「カスタムJavaScript」に記述します。

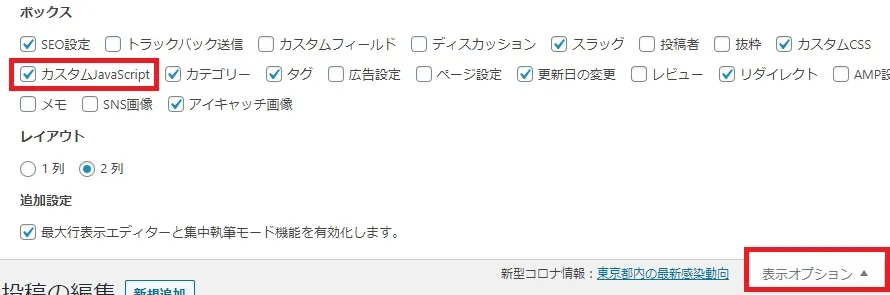

「カスタムJavaScript」エリアが表示されていない場合は、表示オプションで確認し、「カスタムJavaScript」にチェックを入れます。

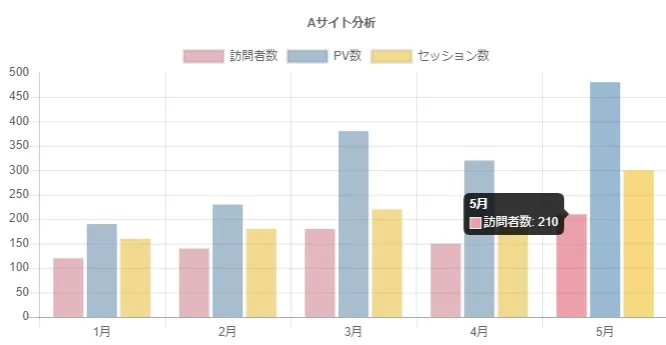

棒グラフ

サンプルグラフは３本のグラフを表示していますが、もちろん１本も可能ですし、もっと多くのデータでもOKです。

  var ctx = document.getElementById("myBarChart");
  var myBarChart = new Chart(ctx, {
    type: 'bar',
    data: {  //データ項目のラベル
      labels: ['1月', '2月', '3月', '4月', '5月'], //横軸ラベル
      datasets: [
        {
          label: '訪問者数', //グラフ１
          data: [120,140,180,150,210],
          backgroundColor: "rgba(200,112,126,0.5)"
        },{
          label: 'PV数', //グラフ２
          data: [190,230,380,320,480],
          backgroundColor: "rgba(80,126,164,0.5)"
        },{
          label: 'セッション数', //グラフ３
          data: [160,180,220,190,300],
          backgroundColor: "rgba(230,180,34,0.5)"
        }
      ]
    },
    options: {
      title: {
        display: true,
        text: 'Aサイト分析' //グラフタイトル
      },
      scales: {
        yAxes: [{
          ticks: {
            suggestedMax: 250,
            suggestedMin: 0,
            stepSize: 50,
            }
        }]
      },
    }
  });

簡単解説

chart.js　Bar（棒グラフ）解説 ※外部リンク

１行目で記述している「myBarChart」は、任意の名称です。

同一ページ内に複数のグラフを表示する際には、この名称をそれぞれに設定します。

例：棒グラフを２つ表示

myBarChart1

myBarChart2

横軸ラベル

横軸のラベルを設定。

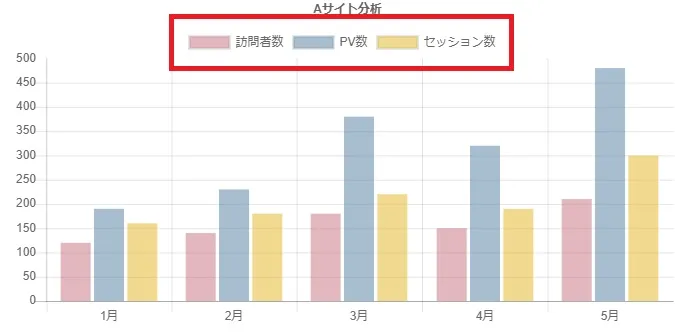

データ項目ラベル

label: '訪問者数', //グラフ１
・・
label: 'PV数', //グラフ２
・・
label: 'セッション数', //グラフ３

項目数はいくつでもOKです。増やした場合は、データ内容も同数にする事をお忘れなく！

グラフデータ

実際の数値をグラフの数だけ設定します。※サンプルでは３か所

オプション

グラフ上に表示するテキスト（グラフタイトル）を設定しています。

options: {
title: {
display: true,
text: 'Aサイト分析' //グラフタイトル
}
}

HTMLを記述

表示したい場所に記述します。

<canvas id="myBarChart">
</canvas>

注意点

表示する為のHTMLはこれだけですが、上記コードのように、

WordPressの場合、タグのみの行はビジュアルエディタとテキストエディタを行き来するだけで消えてしまうのを防ぐ為です。

何かしらの文字を入れれば消えませんが、今回は文字の必要がない為、一番楽な「改行」で対応しています。

以上で完了です。

グラフが表示されない時

記述したJavaScriptとHTMLを見直して下さい。

JavaScript

１～２行目

var ctx = document.getElementById(“myBarChart“);
var myBarChart= new Chart(ctx, {

HTML

<canvas id=”myBarChart“>

上記の解説にも書きましたが、複数のグラフを同一ページ内で表示する場合は、名称を変える必要がありますのでご注意下さい。

例：棒グラフを２つ表示

myBarChart1

myBarChart2

JavaScript、HTMLのそれぞれに対応して名称が間違えていないか確認。
